Trong các hệ thống đường ống công nghiệp hay lắp đặt bồn bể, “Flange” là một linh kiện không thể thiếu. Vậy Flange là gì? Có những loại mặt bích nào phổ biến và tại sao vật liệu Composite lại đang trở thành lựa chọn thay thế hàng đầu cho các dòng Flange truyền thống? Hãy cùng Minh Tùng Composite tìm hiểu chi tiết ngay sau đây.

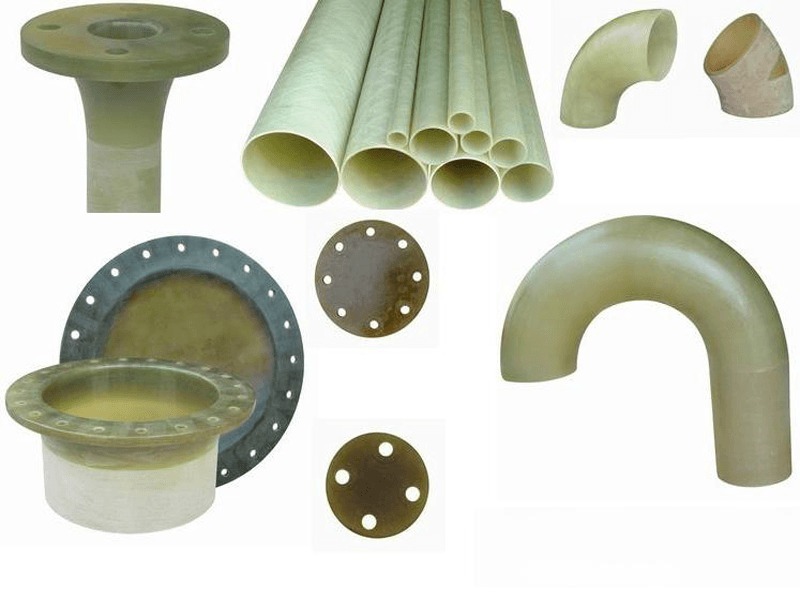

Flange (hay còn gọi là mặt bích) là một loại linh kiện cơ khí có hình dạng tròn hoặc vuông, được sử dụng để kết nối các đoạn ống với nhau, hoặc kết nối ống với các thiết bị khác như van, máy bơm, bình áp lực. Kết nối này thường được thực hiện bằng cách siết chặt các bu lông giữa hai mặt bích, kết hợp với một miếng đệm (gasket) ở giữa để tạo ra một hệ thống kín hoàn toàn, ngăn chặn rò rỉ lưu chất.
Điểm ưu việt của Flange so với phương pháp hàn trực tiếp là tính linh hoạt. Nó cho phép người vận hành dễ dàng tháo rời hệ thống để kiểm tra, vệ sinh hoặc thay thế linh kiện mà không cần cắt bỏ đường ống.
Một bộ khớp nối mặt bích hoàn chỉnh thường bao gồm 3 thành phần chính, phối hợp chặt chẽ để đảm bảo an toàn cho dòng chảy:
Để các mặt bích có thể lắp khớp với nhau trên toàn thế giới, chúng phải tuân thủ các bộ tiêu chuẩn kích thước khắt khe. Dưới đây là 3 hệ tiêu chuẩn mà các kỹ sư cần nằm lòng:
Đây là hệ tiêu chuẩn phổ biến nhất trong ngành dầu khí và hóa chất. Các loại mặt bích theo chuẩn ASME B16.5 quy định chi tiết về kích thước, dung sai và định mức áp suất (Class 150, 300…). Việc tuân thủ chuẩn ASME giúp mặt bích chịu được điều kiện vận hành cực kỳ khắc nghiệt mà vẫn đảm bảo tính đồng bộ toàn cầu.
Tiêu chuẩn JIS B2220 thường xuất hiện trong các công trình có vốn đầu tư từ Nhật Bản hoặc Hàn Quốc. Đặc điểm của chuẩn JIS là phân loại theo áp suất định mức như 5K, 10K, 20K. Các dòng Flange JIS được đánh giá cao về độ chính xác cơ khí, giúp việc lắp đặt tại công trường trở nên nhanh chóng và hạn chế sai số kỹ thuật.
Hệ tiêu chuẩn DIN (Đức) hoặc EN (Châu Âu) quy định các thông số dựa trên kích thước danh định (DN) và áp suất (PN). Chuẩn PN10, PN16 thường được ứng dụng rộng rãi trong các hệ thống xử lý nước thải và cấp thoát nước. Đây là hệ tiêu chuẩn tối ưu về mặt vật liệu, giúp giảm trọng lượng thiết bị nhưng vẫn duy trì khả năng chịu lực bền bỉ.
Trong môi trường hóa chất ăn mòn, các dòng Flange bằng thép hay inox thường bị gỉ sét sau một thời gian sử dụng. Minh Tùng Composite nỗ lực áp dụng các tiêu chuẩn kỹ thuật vào quy trình sản xuất mặt bích bằng vật liệu nhựa gia cường sợi thủy tinh (FRP) nhằm mang lại các lợi ích vượt trội:
Hiểu rõ Flange là gì giúp bạn đưa ra những quyết định kỹ thuật chính xác, đảm bảo sự an toàn và tính bền vững cho nhà xưởng. Luôn chú trọng đến các quy chuẩn kỹ thuật trong sản xuất, Minh Tùng Composite nỗ lực áp dụng các tiêu chuẩn quốc tế vào quy trình gia công mặt bích và bồn bể Composite, cam kết mang đến những sản phẩm chất lượng và an toàn tuyệt đối cho hệ thống vận hành của quý khách hàng.
